Tìm hiểu về EtherChannel

EtherChannel (còn gọi là Port-Channel, LAG – Link Aggregation Group hay Eth-Trunk) là công nghệ gom nhiều đường truyền vật lý thành một kết nối logic nhằm mục đích:

  • Tạo liên kết dự phòng

  • Tăng băng thông bằng cách chia tải trên tất cả các đường truyền

  • Giải quyết vòng lặp khi kết nối nhiều đường giữa các switch

Cách cấu hình EtherChannel trên Switch Cisco

Các loại EtherChannel

Có 2 kiểu:

  • Static Link Aggregation
  • Dynamic Link Aggregation

    1. Static Link Aggregation

    Đây là phương pháp cấu hình thủ công, trong đó nhiều liên kết vật lý được gom lại để tạo ra một liên kết logic có băng thông cao hơn và khả năng dự phòng. Hình thức này thường dùng khi hệ thống không hỗ trợ gom kênh động hoặc mạng hiếm khi thay đổi.

    Đặc điểm của Static Link Aggregation:

    • Cấu hình thủ công ở cả hai đầu kết nối (không có cơ chế đàm phán như LACP – Link Aggregation Control Protocol).

    • Cần đảm bảo các cổng được cấu hình giống hệt nhau (speed, duplex, VLAN…).

    • Không hỗ trợ phát hiện lỗi cấu hình tự động – dễ gây lỗi nếu cấu hình lệch nhau.

    Cách cấu hình Static EtherChannel:

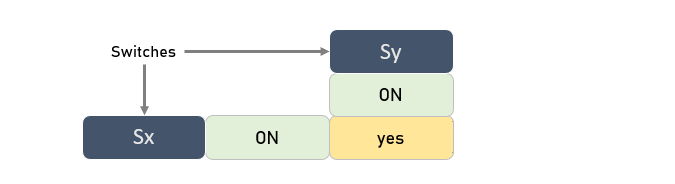

    ✅ Điều kiện bắt buộc: Cả hai switch phải được cấu hình ở chế độ “on”. Các chế độ khác sẽ không hoạt động.

    Trên switch Sx:

    Sx(config-if-range)#channel-group 1 mode on

    Trên switch Sy:

    Sy(config-if-range)#channel-group 1 mode on

    2. Dynamic Link Aggregation

    Phương pháp này tự động gom nhiều cổng vật lý thành một cổng logic. Giống như static, nó cũng giúp tăng băng thông và độ ổn định, nhưng dễ quản lý hơn.

    Gồm hai giao thức:

    • LACP (Link Aggregation Control Protocol) – Chuẩn mở IEEE 802.3ad

    • PAgP (Port Aggregation Protocol) – Giao thức độc quyền của Cisco

    LACP – Giao thức gom kênh mở

    • Cho phép tối đa 16 liên kết, trong đó 8 liên kết hoạt động và 8 dự phòng

    • Hoạt động ở hai chế độ:

      • Active: Luôn gửi gói LACP

      • Passive: Chỉ phản hồi nếu nhận được gói LACP

    Cấu hình LACP – Active Mode:

    Cả hai switch ở chế độ active:

    Sx(config-if-range)#channel-group 1 mode active

Sy(config-if-range)#channel-group 1 mode active

    Một switch active, một switch passive:

    Sx(config-if-range)#channel-group 1 mode active
Sy(config-if-range)#channel-group 1 mode passive

    * Lưu ý:

    Nếu cả hai switch đều ở chế độ passive, EtherChannel sẽ không được thiết lập, vì cả hai đều chờ nhận gói LACP nhưng không ai gửi.

    PAgP – Giao thức gom kênh riêng của Cisco

    • Gom tối đa 8 liên kết thành một cổng logic

    • Có hai chế độ hoạt động:

      • Desirable: Chủ động gửi gói PAgP

      • Auto: Chờ nhận gói PAgP từ thiết bị khác

    Cấu hình PAgP – Desirable Mode:

    Cả hai switch ở chế độ desirable:

    Sx(config-if-range)#channel-group 1 mode desirable
Sy(config-if-range)#channel-group 1 mode desirable

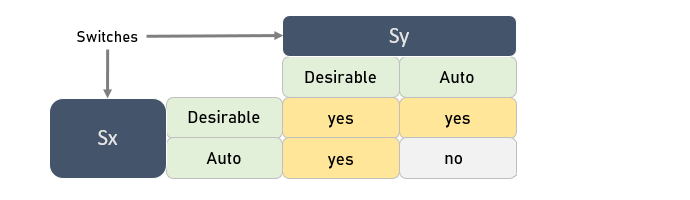

    Một switch desirable, một switch auto:

    Sx(config-if-range)#channel-group 1 mode desirable
Sy(config-if-range)#channel-group 1 mode auto

    Lưu ý:

    Trong chế độ này, thiết bị không gửi gói PAgP, mà chờ nhận gói từ thiết bị ở chế độ desirable. Nếu không có thiết bị nào gửi gói (tức cả hai ở auto), liên kết sẽ không được thiết lập.
